自動過濾系統
FILTRON 16 控制器 V3.9
使用手冊
成都飛創科技有限公司
地址：成都市成宏路 68 號，郵編：610000
電話：028-62302126 傳真： 28-62302127-621
網址：www.firascible.com
E-mail:tech@filtrate's.com
微信公眾號 公司主頁
目 錄
一、型號說明： ...................................................................2
二、簡介 .................................................................................3
三、設置 .................................................................................6
1.電源連接 ....................................................................6
2.設置配置的過:..........................................................7
3.連接輸入/輸出設備 ................................................11
4.檢測電磁閥和設置參數 .........................................13
四、清洗時序 .........................................................................16
五、接線說明 .........................................................................17

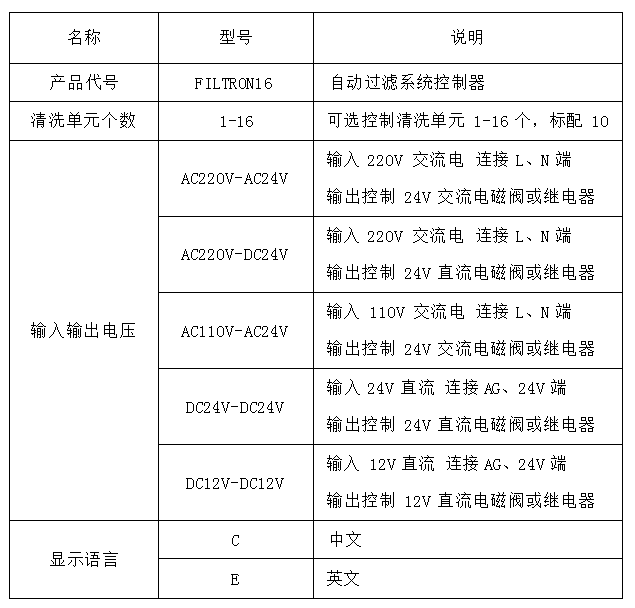

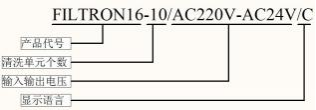

一、型號說明：
二、簡介
1 特點：
1.FILTRON 16 控制器是特別為自動反沖洗過濾系統設計的，您會發現它具有非常優越的特點：
2.可選擇 AC、DC電源(標配輸入AC220V、50HZ交流電源)。
輸入：1 個壓差計，1 個水表（可選），1 個低壓檢測表（可選）。
3．主閥、壓差告警獨立輸出接線端子。 所有可定義的參數包括：
1) 清洗周期
2) 反洗時間
3) 相鄰過濾頭反洗間隔時間
4) 壓差延時
5) 連續循環反洗的次數
6) 主閥延時
5．電磁閥手動檢測模式
6．時間間隔控制啟動沖洗
7．壓差控制啟動沖洗
8．水表所測定的流量控制啟動沖洗
9．人工啟動停止沖洗
10．全部動作屏幕顯示包括：
1)．人工啟動沖洗的次數
2)．時間控制啟動的次數
3)．壓差控制沖洗的次數
4)．水量控制沖洗的次數
5)．水表的累計量
6)．低壓時的自動停止
7)．必要時自動報警
2 DC 和 AC 模式：
FILTRON 16 控制器主要有DC和AC兩種模式，這兩種模式用于不同電源及電磁閥。
FILTRON 16 控制器的DC模式是以一個12-24V堿性電池為電源的模式，DC電壓
大于12V自動啟動，低于10V時低壓告警，DC 模式的電能消耗很低。
FILTRON 16 控制器的AC模式是以一個24V的AC電源為控制器和
一組24V的AC兩位三通電磁閥供電的模式。因為AC模式時是用
24V的AC來啟動電磁閥的，因此，如電壓發生下降的情況，將不
會啟動電磁閥，但數據不會因為電壓下降而丟失。
一般地，AC和DC模式?jīng)]有很多區別，在以下有不同之處，我們將指明。
3 按鍵
FILTRON 16 控制器設有五個按鍵，如下圖所示：
右邊是“ENTER”鍵，其他是水平箭頭和豎直箭頭： <ENTER>鍵的作用：
設置后確認
確認進入對應菜單
手動啟動/停止清洗
箭頭的作用：
屏幕之間的切換
向上的箭頭表示上移 1 行
向下的箭頭表示下移 1 行
向右的箭頭表示參數增加
向左的箭頭表示參數減小
特別提示：
同時按下水平“左 ”“右 ”箭頭返回主頁面
同時按下豎直“上 ”“下 ”箭頭統計參數清 0
三、設置
設置的過程包括以下幾步：
1)將設備與電源相連；
2) 配置過程即 PLC 的定義；
3) 連接輸入/輸出設備；
4) 檢測電磁閥部分及所設定的參數
1 . 電源連接
在設定 FILTRON 16 控制器之前，需將設備正確地連接到電源上。
如為 AC 模式，應將設備根據選型正確連接輸入電源兩種模式的接見接線說明。

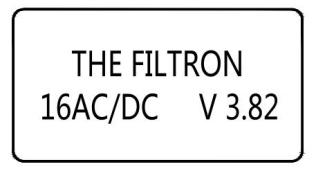

注意：在DC模式時，勿將正負線接反。當電源接好后，示頻將如下顯示：
如屏幕沒有顯示檢查電源插頭線是否松動， 檢查保險是
否燒壞，顯示示器與主板連接數 據線是否松動。
2.設置配置的過程:

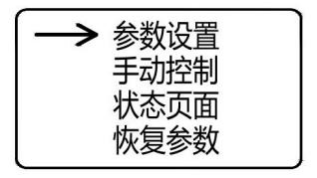

按 ENTER 鍵進入主菜單

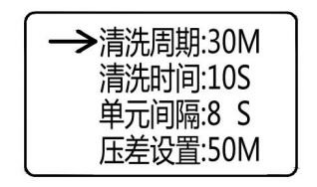

箭頭指向“參數設置 ”按“ENT ”鍵進入?yún)?shù) 設置頁面如下：
清洗周期范圍（30-9990 分鐘）
清洗時間范圍（5-995 秒）
單元間隔時間范圍（-60-200 秒）
壓差值設定范圍（0-70 米）
注意：壓差值設置為 0 時無壓差清洗

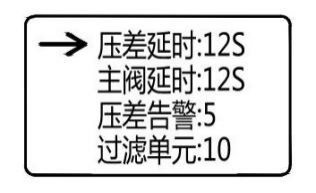

壓差延時：壓差信號穩定時間（10-30 秒）
主閥延時：時間（0-99 秒）主閥關閉后再啟 動電磁閥輸出
壓差告警：無效壓差連續清洗最高次數 （0-10）
過濾單元：過濾單元個數（1-16）10 個以上需 要定做
按“上 ”“下 ”鍵選擇需要設置參數行，按 “左 ”“右 ”鍵增大減小參數。
當前頁面參數設置完成后按“ENTER ”鍵確認 保存參數設置
如果沒有按“ENTER ”鍵確認參數不會保存
系統在清洗過程中不能設置參數

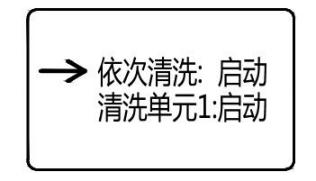

箭頭指向“手動控制 ”按“ENT ”鍵進入手動 控制頁面如下：
顯示“依次清洗：啟動 ”按“ENTER ”鍵啟動
過濾單元依次清洗
顯示“依次清洗：停止 ”按“ENTER ”鍵停止 過濾單元清洗
顯示“清洗單元 1：啟動 ”按“ENTER ”鍵啟 動清洗對應單元（或檢測對應電閥）
按“左 ”“右 ”鍵增大減小清洗單元值
顯示“清洗單元 1：停止 ”按“ENTER ”鍵停 止過濾單元清洗

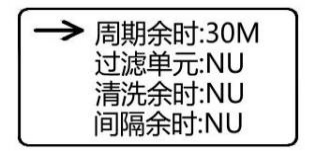

箭頭指向“狀態頁面 ”按“ENT ”鍵進入狀態
頁面如下：
周期余時：下次周期啟動清洗剩余時間
過濾單元：正在清洗的過濾單元
清洗余時：清洗剩余時間
間隔余時：單元間隔剩余時間
“NU ”表示當前值無效
周期余時：下次周期啟動清洗剩余時間
過濾單元：正在清洗的過濾單元
清洗余時：清洗剩余時間
間隔余時：單元間隔剩余時間
“NU ”表示當前值無效
實際壓差：顯示實際壓差值 “— ”壓差信號 斷開，“+ ”壓差信號閉合
周期次數：時間次數統計
壓差次數:壓差清洗次數統計
手動次數：手動清洗次數統計
同時按“上 ”“下 ”鍵統計次數清 0
3. 連接輸入/輸出設備
FILTRON 16 控制器 可識別三種設備：
差壓計-檢測過濾頭輸入與輸出端的壓差。紅管連接進水高壓端，黑管連接出水低壓端。
兩點之間的壓差就會被檢測到，當壓差超過設置時，反洗開始。
低壓傳感器（選配）- 檢測低壓狀態（LP）， 在反洗過程中，若出現低壓狀況，
此傳感器將發出信號到控制器使設備停止反洗。
水表（選配） –檢測通過過濾器的流量，能 根據水量的多少來控制反洗頻率。

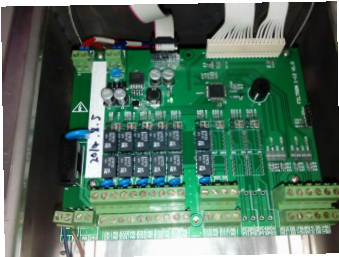

每種輸入設備在終端上都有固定連接點：
L、N：220V 電源輸入端
AGAG、24V：DC10-24V 或 AC 12-24V 電源輸入端
CM、AG：連接主閥電磁閥
CA、AG：連接告警輸出控制端
CO1-CO12、AG：連接電磁閥 1-12
注意：單組端子最大輸出電流 0.5A，最大輸出總功率 20W
AI1、DG、+5V：模擬壓差傳感器輸入 AI1 信號端、DG5V 地、+5V 電源
機械觸點壓差開關輸入時連接 AI1 和+5V 端。
4 ．檢測電磁閥和設置參數
到此時，用戶已完成大部分的設置工作，余下的就是檢測電磁閥和設定一些參數了。這時，用戶須回答下列問題：
A. 工作周期的時間是多少?(以分鐘表示)
B. 反洗間隔(停止)時間是多少?(以秒表示)
C. 每個反洗位置所希望 的反洗 時 間是多 少?(以秒表示)
D. 主閥延時時間是多少?(以秒表示)
E. 壓差啟動沖洗的壓差值是多少?(以米表 示)
F. 實際反沖洗單元個數是多少?(以個表示)
G. 壓差計的延時輸入反應是多少?(以秒表 示)
H．連續循環沖洗幾次，系統被確認為是進入錯誤狀態。
檢測電磁閥：
手動頁面依次啟動電磁閥，檢測電磁閥是否正常打開和電磁閥的接線順序是否正常。
如“清洗單元 1：啟動 ”按“ENTER ”鍵 1 號 電磁閥將被打開（指示燈點亮）
1) 設置工作周期：
工作周期能夠以時間或流量來表示。第一個動作就是啟動反洗，與此同時將控制器中的時間和流量計數清零。以 D.P.來啟動反洗時，也同時將控制器中的時間和流量計數清零。只有在系統中含有水表的情況下，才能以流量為參考值啟動反洗。如“清洗周期： 30M ” 表示沖洗周期是 30 分鐘。若使用時間作為啟動反洗的依據，則反洗的啟動由兩次成功地反洗之間的間隔來決定。時間的測定范圍為 30-9990 的分鐘。無論反洗以何一種方式被啟動，計量器都將清零。
2) 設置反洗時間：
反洗時間決定了反洗閥在反洗狀態時打開的時間。如“清洗時間：10S ”表示每個單元反沖洗時間是 10 秒。
3) 設置單元停頓時間：
停頓時間是延時器測量的，是在兩個過濾頭成功地反洗之間的時間間隔。如“ 間隔時間 ” 表示上一個單元反洗結束到下一單元開始反洗的時間是 8 秒。
4)壓差計(D.P)
壓差計以下三個參數必須設置。
第一個參數決定 D.P 達到穩定時的時間。
如“壓差延時：12S ”表示壓差信號達到并保持 12 秒后才啟動反洗。
第二個參數決定循環次數的限度。也就是使 D.P 保持關閉狀態的循環次數如“壓差告警： 5 ”表示壓差啟動連續反洗限定次數 5 次，當循環次數超過限度時，FILTRON16 控制器將自動停止，告警端輸出告警信號。

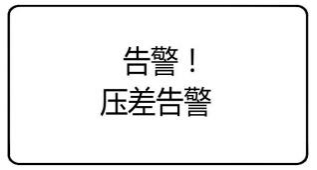

如下圖顯示若需繼續運行只需按一下（ENTER）鍵即可解除告警。
第三個參數壓差值。也就是實價壓差值大于 設定壓差值保持時間大于穩定時間后啟動壓 差反沖洗。如“壓差設置：50M ”表示實際壓 差大于 50 米（5Bar）保持的時間大于穩定時 間后啟動壓差反沖洗。
5）主閥延時
主閥和第—個反洗閥之間的延時叫主閥延
時。如“主閥延時：12S ”表示反沖洗開始主
閥關閉 12 秒后才開始反沖洗第一個單元。
6）過濾單元個數
根據實際使用過濾單元個數設置
如“過濾單元：10 ”表示是實際的過濾單元
是 10 個。

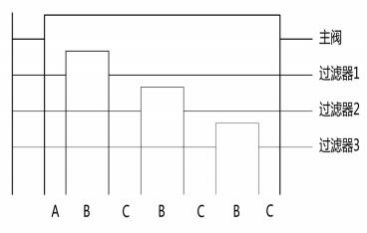

四、清洗時序
A – 主閥延時時間（主閥和第一個過濾頭反沖洗閥之間的開啟時間間隔）
B – 反洗時間（每個過濾頭反沖洗閥動作的時間）
C – 單元反洗間隔時間（前一個反沖洗閥結 束到后一個反沖洗閥開啟的時間間隔）
五、接線說明
L、N：220V 電源輸入
AG、24V：直流電源輸入 AG -、24V +
CM、AG：連接主閥電磁閥
CA、AG：告警輸出端
CO1、AG：連接電磁閥 1
CO2、AG：連接電磁閥 2
CO3、AG：連接電磁閥 3
CO4、AG：連接電磁閥 4
CO5、AG：連接電磁閥 5
CO6、AG：連接電磁閥 6
CO7、AG：連接電磁閥 7
CO8、AG：連接電磁閥 8
CO9、AG：連接電磁閥 9
CO10、AG：連接電磁閥 11
CO12、AG：連接電磁閥 12
PI1、PO1：連接電磁閥 13
PI2、PO2：連接電磁閥 14
PI3、PO3：連接電磁閥 15
PI4、PO4：連接電磁閥 16
壓差信號輸入端：
電子壓差傳感器連接：AI1（藍色 信號線）、 DG（黃色 電源負）、+5V（紅色 電源+）
機械壓差開關連接：AI1 和+5V 端

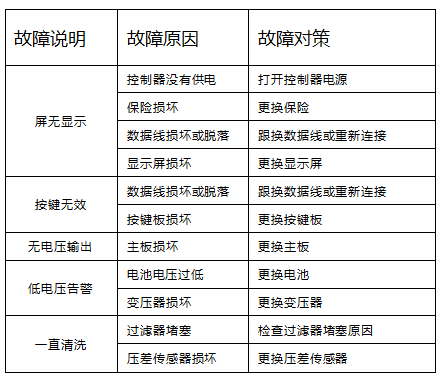

六、故障診斷
